能在電路中起到阻抗的作用的東西，我們叫它電抗器。 電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求， 常在出線斷路器處串聯電抗器， 增大短路阻抗， 限制短路電流。

限流電抗器的定義

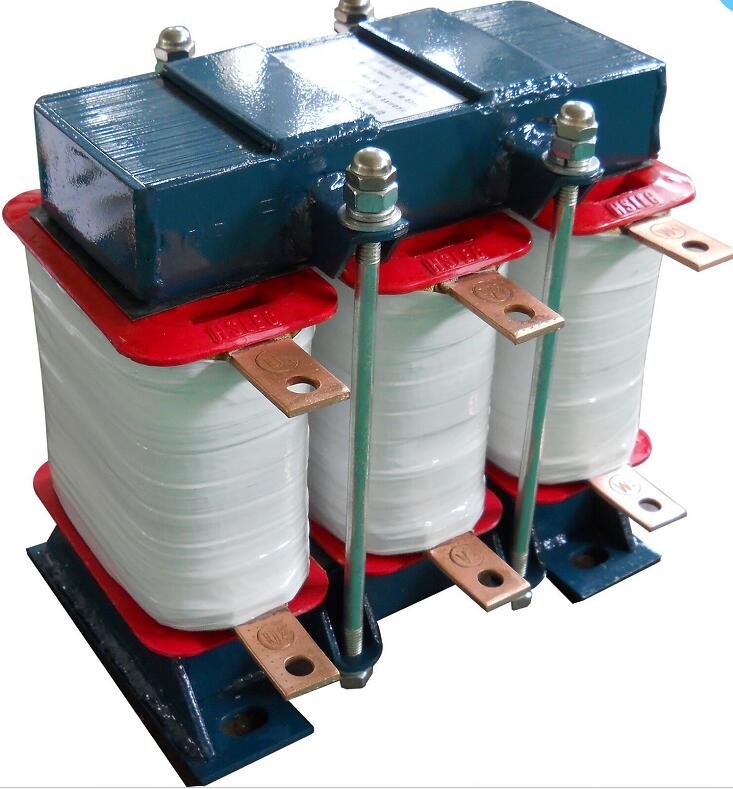

　　限流電抗器電力系統中用于限制短路電流、無功補償和移相等的電感性高壓電器。按其繞組內有無主鐵心分為鐵心式電抗器和空心式電抗器。

限流電抗器的優點

　　1、載流量大

　　2、開端速度快

　　3、開端過程中無危害性過電壓

　　4、開斷容量可以足夠大

　　5、靈敏度更高

限流電抗器的選擇

　　1、額定電壓和額定電流的選擇。

　　2、電抗百分數的選擇

　　3、熱穩定和動穩定校驗

限流電抗器的壽命分析

　　限流電抗器在額定負載下長期正常運行的時間，就是限流電抗器的使用壽命。限流電抗器使用壽命由制造它的材料所決定。制造限流電抗器的材料有金屬材料和絕緣材料兩大類。金屬材料耐高溫，而絕緣材料長期在較高的溫度、電場和磁場作用下，會逐漸失去原有的力學性能和絕緣性能，例如變脆、機械強度減弱、電擊穿。這個漸變的過程就是絕緣材料的老化。溫度愈高，絕緣材料的力學性能和絕緣性能減弱得越快；絕緣材料含水分愈多，老化也愈快。限流電抗器中的絕緣材料要承受限流電抗器運行產生的負荷和周圍環境的作用，這些負荷的總和、強度和作用時間決定絕緣材料的使用壽命。
