振動分析儀也叫測震表或者測震筆，是利用石英晶體和人工極化陶瓷（PZT）的壓電效應設計而成。

振動分析儀的測量方法判定

　　1.應用振動分析儀對設備進行狀態檢測，雖不能作為設備大修周期確定的惟一依據，但作為參考條件確是非常必要的。由于水泵、風機等設備的轉速較低，因此，振動對其造成的危害不是惟一的。比如有些時候用測振儀檢測沒有問題，但葉輪腐蝕嚴重，也需做大修。所以，確定設備大修周期應從測振儀檢測結果、設備運行累計臺時及效率等諸方面情況來綜合考慮。

　　2.應用振動分析儀檢測，作為設備大修后的驗收手段同樣是非常必要的。需要指出的是，由于設備的新舊程度不一，故對其驗收的檢測值也不做統一規定，應以被驗收泵組大修前的檢測值為依據，修后值驗收的檢測值也不做統一規定，應以被驗收泵組大修前的檢測值為依據，修后值應低于修前值。另外，應用測振儀還可以發現泵組安裝問題（包括對中不好、地腳螺栓長期運行松動），以及機泵氣穴現象等。

　　總之，振動分析儀與其它檢測儀器配合使用，有利對設備的運行狀態進行分析。如測振儀與油質分析儀、電動機故障檢測儀等儀器配合使用，能更準確地判斷設備的運行情況。

振動分析儀的分類

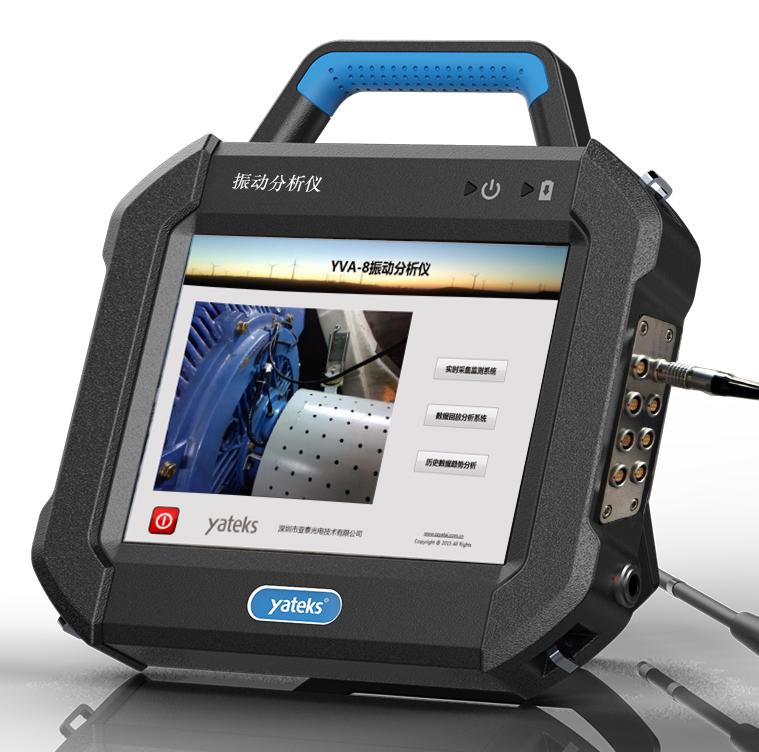

　　1.手持式振動分析儀

　　袖珍振動分析儀系根據國標系列測試標準和儀器標準而設計，電路設計先進，全部采用集成電路，電荷變換級置于探頭內，從而具有噪聲小、抗干擾，可以用粗電纜連接等優點。

　　2.爆破振動分析儀

　　爆破振動分析儀是應用于爆破測量工程，是專門用來記錄、分析爆破振動數據振的動分析儀器，該儀器可與傳感器和數據分析系統構成智能的測試系統.

振動分析儀的原理

　　振動分析儀測振儀一般都采用壓電式的，結構形式大致有二種：①壓縮式；②剪切式，振動分析儀原理是利用石英晶體和人工極化陶瓷（PZT）的壓電效應設計而成。當石英晶體或人工極化陶瓷受到機械應力作用時，其表面就產生電荷，所形成的電荷密度的大小與所施加的機械應力的大小 成嚴格的線性關系。同時，所受的機械應力在敏感質量一定的情況下與加速度值成正比。在一定的條件下，壓電晶體受力后產生的電荷與所感受的加速度值成正比。

　　產生的電荷經過電荷放大器及其它運算處理后輸出就是我們所需要的數據了Q＝dij·F＝dij·ma式中：Q-壓電晶體輸出的電荷，dij-壓電晶體的二階壓電張量，m-加速度的敏感質量，a-所受的振動加速度值。測振儀壓電加速度計承受單位振動加速度值輸出電荷量的多少，稱其電荷靈敏度，單位為pC/ms-2或pC/g（1g=9.8ms-2）。測振儀壓電加速度計實質上相當于一個電荷源和一只電容器，通過等效電路簡化以后，則可換算出加速度計的電壓靈敏度為Sv=SQ/CaSv-，加速度計的電壓靈敏度，mV/ms-2SQ-加速度計的電荷靈敏度，pC/ms-2Ca-加速度計的電容量測振儀壓電式速度傳感器，它是通過在壓電式加速度傳感器上加一個積分電路，通過將加速度信號積一次分，可以得到振動的速度值!

振動分析儀的應用

　　振動分析儀應用在傳動馬達、取款機、發電機、變速器、風扇、渦輪﹝氣體、蒸氣、水力發力等﹞、泵、精煉機、攪拌器、往復式發電機、螺絲釘壓縮機、機械工具、離析器、渦輪壓縮機等許多場合。
