DC-DC是用開關電源的思想實現的。DC-DC有降壓和升壓兩種，在這里只說降壓，比如說你給DC-DC輸入10V，DC-DC內部有個振蕩器和斬波模塊，例如，把在一個時間段允許10V通過，另一時間段內不允許10V通過（等于0v）。而在輸出端有一個電容進行濾波，只要電容足夠大，其結果就等于將中間的那個脈沖波形進行微積分，而輸出一個5V的直流波形。這個降壓的過程相對于穩壓模塊來說，更大限度地避免了電能在降壓模塊上面的消耗，并且內部震蕩部分控制其占空比就能改變輸出電壓大小（在10V范圍內），使其輸出能恒定（比如某個DC-DC規定輸入范圍是6V到16V，輸出5V，只要是在這個輸入范圍內，輸出都是5v誤差只有零點零幾伏，而穩壓模塊的輸出則和輸入電壓有一定的線性關系，輸入7V的輸出電壓和輸入14V的輸出電壓差得比較大）

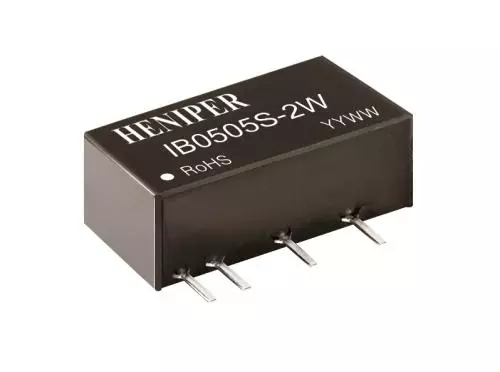

DC/DC電源模塊工作原理

　　根據調整管的工作狀態，我們常把穩壓電源分成兩類：線性穩壓電源和開關穩壓電源。

　　線性穩壓電源，是指調整管工作在線性狀態下的穩壓電源。而在開關電源中則不一樣，開關管（在開關電源中，我們一般把調整管叫做開關管）是工作在開、關兩種狀態下的：開——電阻很小；關——電阻很大。

　　開關電源是一種比較新型的電源。它具有效率高，重量輕，可升、降壓，輸出功率大等優點。但是由于電路工作在開關狀態，所以噪聲比較大。 通過下圖，我們來簡單的說說降壓型開關電源的工作原理。如圖所示，電路由開關K（實際電路中為三極管或者場效應管），續流二極管D，儲能電感L，濾波電容C等構成。當開關閉合時，電源通過開關K、電感L給負載供電，并將部分電能儲存在電感L以及電容C中。由于電感L的自感，在開關接通后，電流增大得比較緩慢，即輸出不能立刻達到電源電壓值。一定時間后，開關斷開，由于電感L的自感作用（可以比較形象的認為電感中的電流有慣性作用），將保持電路中的電流不變，即從左往右繼續流。這電流流過負載，從地線返回，流到續流二極管D的正極，經過二極管D，返回電感L的左端，從而形成了一個回路。通過控制開關閉合跟斷開的時間（即PWM——脈沖寬度調制），就可以控制輸出電壓。如果通過檢測輸出電壓來控制開、關的時間，以保持輸出電壓不變，這就實現了穩壓的目的。

　　在開關閉合期間，電感存儲能量；在開關斷開期間，電感釋放能量，所以電感L叫做儲能電感。二極管D在開關斷開期間，負責給電感L提供電流通路，所以二極管D叫做續流二極管。

　　在實際的開關電源中，開關K由三極管或場效應管代替。當開關斷開時，電流很小；當開關閉合時，電壓很小，所以發熱功率U×I就會很小。這就是開關電源效率高的原因。

應用

　　1、DC/DC電源模塊，輸入輸出端都加有濾波措施，一般能夠有效的抑制來自輸入側的EMI雜波和戶動浪涌電流，如供電質量較差或?qū)﹄娫聪到y(tǒng)有更多的要求，可在模塊的前后分加濾波網絡。

　　2、直流輸入電壓極性不能接反，也不能超范圍使用，否則會使模塊永久失效。

　　3、使用電源時，一般選在20[%]～80[%]的額定功率為最佳，不能后期超額定功率使用，以免影響模塊的使用壽命。

　　4、當輸出的電流較大時，傳輸電流的線徑不能過長，或過細以免造成大干擾和誤差。

　　5、對自然散熱的DC/DC電源模塊，要保證使用的環境溫度不能超出所給溫度范圍，以免造成過熱損壞。

　　6、對要加散熱器的DC/DC電源模塊要有足夠的散熱器，使殼體的溫度
